ERD - PEMINJAMAN BUKU PERPUSTAKAAN

 DEFINISI ERD

Entitiy Relationship Diagram atau lebih dikenal dengan (ERD) merupakan salah satu metode pemodelan basis data yang digunakan untuk menghasilkan skema konseptual untuk jenis/model semantik sistem. Dimana sistem seringkali memiliki sistem data relasional, dan ketentuannya bersifat Top-Down.

Dalam hal ini kita akan menjelaskan dan menggambarkan contoh kasus dengan penggambaran ERD.

Nama Anggota Kelompok :

1. Aliza Indriani Pratiwi
2. John Mario H.B
3. Linati Zindriasih
4. Rismawati
5. Steffy Apriyanti
6. M. Afif F
7. Rafli Tri.S

Soal Nomor 1 :

Pada saat mendaftar menjadi anggota perpustakaan Fakultas, dicatatlah nama, nomor mahasiswa dan alamat mahasiswa. Setelah itu mereka baru bisa meminjam buku di perpustakaan. Buku-buku yang dimiliki perpustakaan banyak sekali jumlahnya. Tiap buku memiliki data nomor buku, judul, pengarang, penerbit, tahun terbit. Satu buku bisa ditulis oleh beberapa pengarang.

Tentukan entitas, atribut dan relasi dari deskripsi di atas dengan menggambar ERDnya.

Dari soal diatas dapat disimpulkan, bahwa seorang mahasiswa dapat meminjam buku, jika dia menjadi atau terdaftar sebagai anggota perpustakaan fakultas.

A. Menentukan Entitas, Atribute dan Relasi

1. Entitas merupakan individu yang dapat mewakili sesuatu yang nyata yang dapat digambarkan oleh data. Disini entitas dari kasus diatas adalah: 1. Mahasiswa, 2. KAP (kartu anggota perpustakaan) 3. Buku Pinjam
2. Atribute merupakan pendeskripsian karakteristik dari entitas. Disini Atribute dari kasus diatas terdiri dari: Nama, NPM, Alamat, Nomor Buku, Judul Buku, Pengarangan, Penerbit dan Tahun terbit
3. Relasi merupakan penghubung dari Entitas yang berkaitan dan hubungan antar entitas dengan relasi terbentuk dalam garis. Disini relasi dari kasus diatas adalah: 1. Membuat, 2. Menyajikan


B. Mengetahui Bentuk Notasi ERD

C. Pembuatan ERD Peminjaman Buku Perpustakaan

Setelah kita mengetahui Entitas, Relasi, Atribut dan mengetahui bentuknya, maka kita bisa membuat gambar ERD dari contoh kasus diatas.

Gambar diatas menggambarkan ERD dari peminjaman Buku Perpustakaan



Referensi:

airuzelsaid.wordpress.com/2010/03/16/sistem-basis-data-entity-relationship-diagram-erd/

http://dharmanacyber.com/2013/01/entity-relationship-diagram-erd.htm

Nama Anggota Kelompok :

1. Citra Widiyanti
2. Desi Nur Elista
3. Dwi Seftyaningtyas
4. Pitria Juliani Riezki
5. Putri
6. Syarifah Nur Faiza
7. Viliayanti Serawa

Soal Nomor 2 :

Seperti deskripsi soal nomor 1, namun ada beberapa tambahan penjelasan seperti berikut:
Seorang mahasiswa boleh meminjam beberapa buku. Satu buku boleh dipinjam beberapa mahasiswa. Semua mahasiswa sangat pelu buku sehingga tidak ada yang tidak pernah meminjam ke perpustakaan. Setiap peminjam akan dicatat tanggal peminjamannya. Semua mahasiswa disiplin mengembalikan buku tepat satu minggu setelah peminjaman.

Gambarkan ERDnya!!

MODEL ENTITY – RELATIONSHIP

Model Entity Relationship : Suatu penyajian data dengan menggunakan Entity dan Relationship

Entity :

Objek secara fisik : Buku, Perpustakaan, Mahasiswa

Objek secara konsep : Meminjam

Relationship :

 Atribut :

• Atribut Multivalue

Derajat dari Relationship :

• Trenary degree (Derajat Tiga)

Cardinality Ratio Constraint

• M : N







 Participation Constraint

• Partial Participation

Diagram ERD





Referensi :

http://hocuspocus23.blogspot.com/2014/02/tugas-erd-softskill.html

Nama Anggota Kelompok :

1. Amanda Dewi Purwandari
2. Anggani Narita
3. Dismas Mardhika
4. Hendra Agus
5. Merryta Elsa R

Soal Nomor 3 :

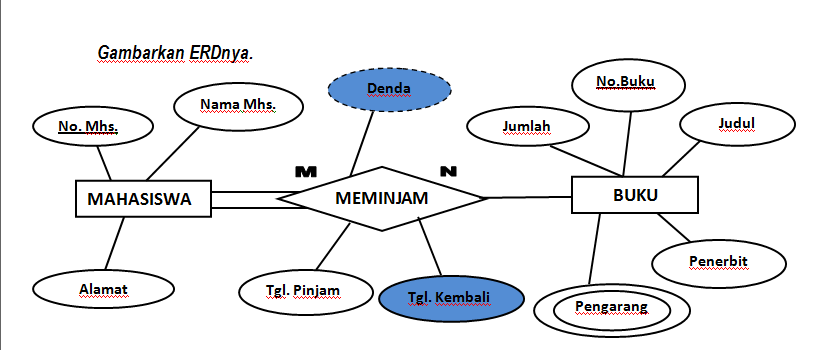

Seperti soal nomor 2, namun ada beberapa tambahan penjelasan seperti berikut : Mahasiswa kadang-kadang terlambat mengembalikan buku, sehingga dikenakan denda. Besarnya denda adalah Rp 500,- per hari keterlambatan. Mahasiswa dianggap terlambat jika mengembalikan buku lebih lama dari 1 minggu.



Gambarkan ERDnya





Referensi:

http://amandadewi13.blogspot.com/2014/01/soal-erd-softskill.html





Semoga bermanfaat, Terima kasih
